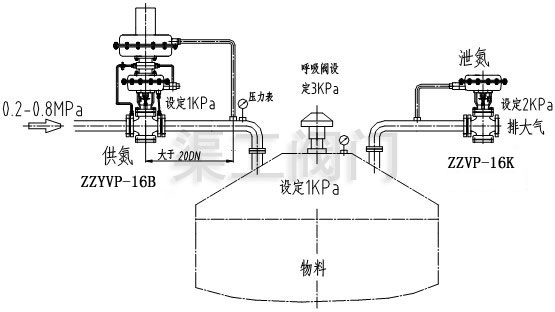

ZZYVP自力式氮封閥,即供氮閥,主要用于儲罐頂部，來維持儲罐的微正壓，隔離物料與外界的接觸，減少物料的揮發和浪費，保護儲罐安全。其工作原理是將設在罐頂?shù)娜狐c(diǎn)的介質經導壓管引入檢測機構，介質在檢測元件上產生一個作用力與與彈簧、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯，打開，使閥前氣體經減壓閥，節流閥、進入主閥執行機構上、下膜室，打開主閥閥芯，向罐內充注氮?dú)?當罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯、由于主閥執行機構中的彈簧作用，關閉主閥，停止供氮。通常和呼吸閥、泄氮閥配合使用。
（1）無需外加能源，能在無電、無氣的場合工作，既方便又節約能源，降低成本。
（2）氮封裝置供氮，泄氮壓力設定方便，可在連續經營的條件下進行。
（3）壓力檢測膜片有效面積大，設定彈簧剛度小、動作靈敏、裝置工作平衡。
（4）采用無填料設計，閥桿所受磨擦力小、反應迅速、控制精度高。
（5）供氮裝置采用指揮器操作，減壓比可達100:1，減壓效果好、控制精度高。
（6）為確保儲罐的安全，需在罐頂設置呼吸閥。
（7）呼吸閥公起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
| 公稱通徑 | 20 | 25 | 40 | 50 | 80 | 100 | 150 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 額定流量系數Kv | 3.2 | 5 | 8 | 10 | 20 | 32 | 50 | 80 | 100 | 160 | 250 | 400 |
| 壓力調節范圍 | 0.5～70 20～120 60～400 300～700 500～1000 KPa | |||||||||||
| 公稱壓力PN | 1.0、1.6 MPa | |||||||||||
| 被調介質溫度 | 80、200 ℃ | |||||||||||
| 流量特性 | 快開型 | |||||||||||
| 調節精度 | ≤5% | |||||||||||
| 允許壓降(MPa) | 1.6 | 1.6 | 1.1 | 0.6 | 0.4 | |||||||
| 薄膜有效面積(C㎡) | 200 | 280 | 400 | |||||||||
| 允許泄漏量 | 符合ANSIB16.104—1976 IV級 | |||||||||||
| 閥蓋形式 | 標準型 (整體式) | |||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||
| 閥芯形式 | 單座型閥芯 | |||||||||||
| 流量特性 | 直線性 | |||||||||||
 |
 |
|---|---|

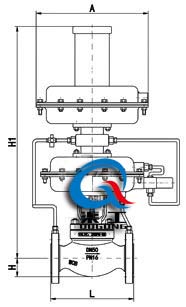

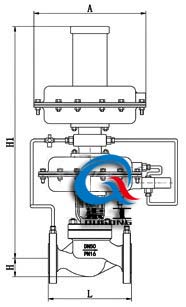

| ZZYVP自力式氮封閥,供氮閥(精小型閥體) | ZZYVP自力式氮封閥,供氮閥(迷你型閥體) |
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 |
| H | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| H1 | 330 | 330 | 350 | 350 | 360 | 430 | 440 | 450 | 520 | 650 |
| A | 310 | 400 | ||||||||
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多ZZYVP自力式氮封閥,供氮閥的使用性能、外形結構、安裝尺寸參數、價格，索取
ZZYVP自力式氮封閥,供氮閥說明書及產品選型樣本，請聯系我們。
