氣動三通切斷閥 概述

“渠工”品牌氣動三通切斷閥產品主要有ZMQ氣動薄膜式三通切斷閥和ZSQ氣動活塞式三通切斷閥兩種，閥門采用頂導向結構，配用（薄膜式/活塞式）多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
氣動三通切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。主要應用于石油、化工、冶金、電力、輕工、紡織等多種工業部門的生產過程自動控制和遠程控制系統中。

氣動三通切斷閥 特點

1.氣動三通切斷閥采用薄膜式多彈簧執行機構與調節機構用三根立柱相連，整個高度可減少約百分之三十，重量可減輕約百分之三十；采用活塞式執行機構，操作力大，使用壓差大。
2.閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增加百分之三十。
3.閥內件密封部分有硬密封和軟密封兩種，硬密封為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能較好。
4.平衡型閥內件，增加了切斷閥的許用壓差。

氣動三通切斷閥 技術參數

氣動三通切斷閥 零件材料

氣動三通切斷閥 主要外形圖

ZMQ氣動薄膜三通切斷閥	ZSQ氣動活塞三通切斷閥

氣動三通切斷閥 主要外形尺寸

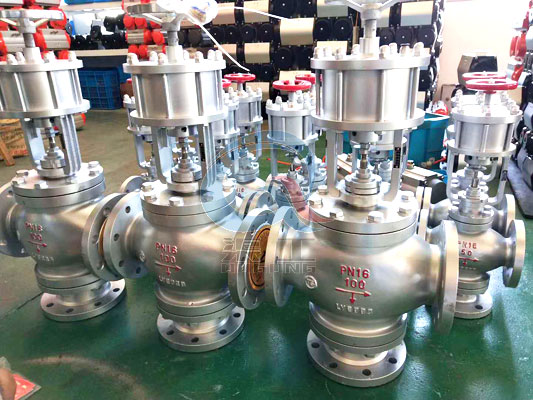

氣動三通切斷閥 實物圖
