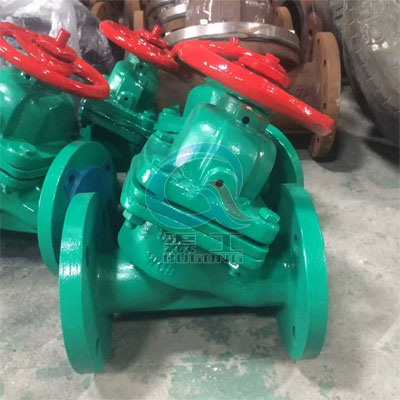

渠工品牌G45J直流式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。直流式襯膠隔膜閥適用溫度：≤85℃、≤100℃、 ≤120℃（按照襯里和隔膜材料）；適用壓力等級：PN0.6、1.0、1.6MPa的工況場合。
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜開，使得隔膜上方的閥蓋、閥桿等零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于多種介質，并具有良好的耐腐蝕性。
| 設計與制造 | GB/T12239 |
|---|---|
| 結構長度 | GB/T12221、JB/T1688 |
| 法蘭連接尺寸 | GB/T4216、JB/T 78 |
| 1 | 閥 體 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|---|---|---|
| 2 | 襯 里 | 無襯里、橡膠 |
| 3 | 隔 膜 | 橡膠 |
| 4 | 閥 瓣 | 鑄鐵 |
| 5 | 閥 蓋 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
| 6 | 閥 桿 | 碳鋼、不銹鋼 |
| 7 | 手 輪 | 鑄鐵 |
 |
|---|
| G45J直流式襯膠隔膜閥 |
| 襯里層 | 電火花檢測 |
|---|---|
| 試驗與檢驗 | 按GB/T13297標準 |
| 公稱壓力 | 0.6、1.0、1.6PN（Mpa） |
| 閥體： | PN×1.5 |
| 密封：PN×1.1 | -50-150℃ |
| DN mm | 公稱壓力 MPa | 工作壓力 MPa | L | D | D1 | n-φd | F | H1 | H2 | D0 | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 0.6 | 0.6 | 145 | 115 | 85 | 4-14 | 2 | 178 | 190 | 120 | - |
| 32 | 160 | 140 | 100 | 4-18 | 2 | 196 | 217 | 140 | - | ||
| 40 | 180 | 150 | 110 | 4-18 | 3 | 196 | 217 | 140 | 14 | ||
| 50 | 210 | 165 | 125 | 4-18 | 3 | 219 | 240 | 200 | 20 | ||
| 65 | 250 | 185 | 145 | 4-18 | 3 | 264 | 272 | 200 | 29 | ||
| 80 | 300 | 200 | 160 | 4-18 | 3 | 285 | 315 | 280 | 42 | ||
| 100 | 350 | 220 | 180 | 8-18 | 3 | 352 | 383 | 320 | 61 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3 | 470 | 515 | 320 | 79．5 | ||
| 150 | 0．4 | 460 | 285 | 240 | 8-22 | 3 | 508 | 554 | 400 | 150 | |
| 200 | 570 | 340 | 295 | 8-22 | 4 | 602 | 660 | 500 | 236．5 | ||
| 250 | 680 | 395 | 350 | 12-22 | 4 | 708 | 786 | 500 | - | ||
| 300 | 790 | 445 | 400 | 12-22 | 4 | / | / | / | / |
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多G45J直流式襯膠隔膜閥的使用性能、外形結構、安裝尺寸參數、價格，索取
G45J直流式襯膠隔膜閥說明書及產品選型樣本，請聯系我們。
